圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

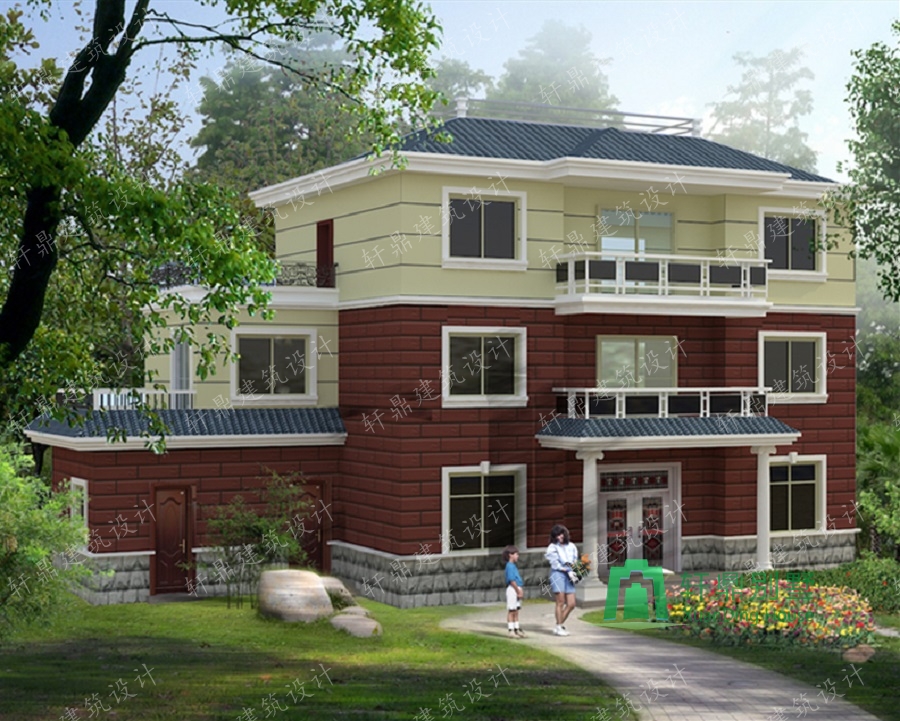

中式現代三層自建別墅設計圖，內部布局合理完善，占地151.51㎡，經濟實用，簡單大方，房間數量正可好,適合一家人居住。

設計功能：

一層：庫房、客廳、廚房、餐廳、衛生間、儲藏室2、臥室（帶衛生間）。

二層：陽臺、家庭廳、臥室3、衛生間、臥室（帶衛生間、陽臺）。

三層：家庭廳、陽臺、臥室3、儲藏室、衛生間、露臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.500米，建筑面積：366.29平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.2米，三層層高3.2米。

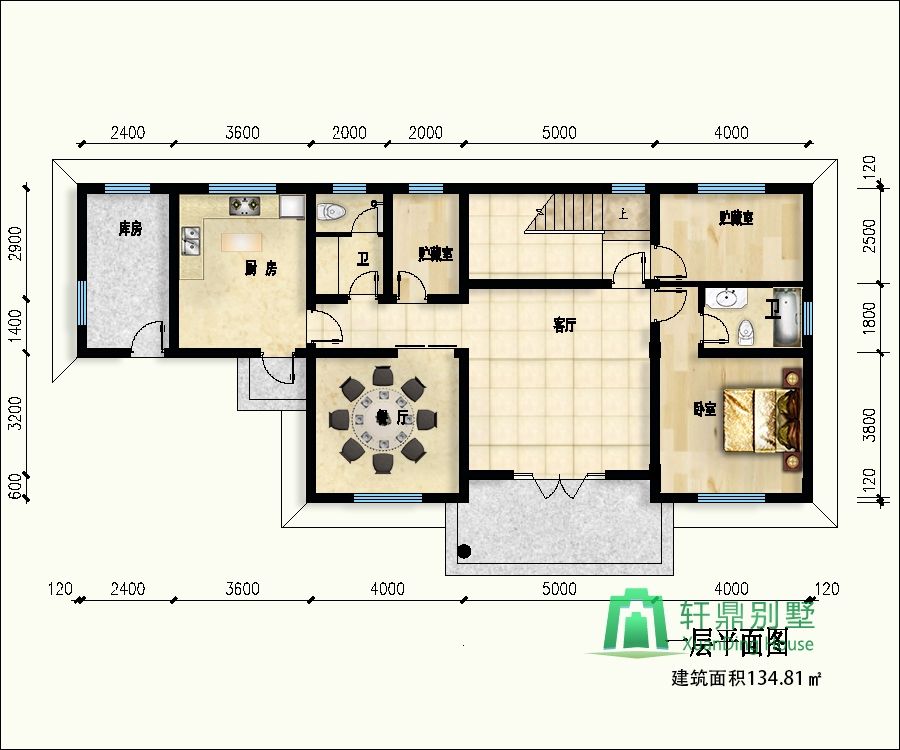

一層平面圖：

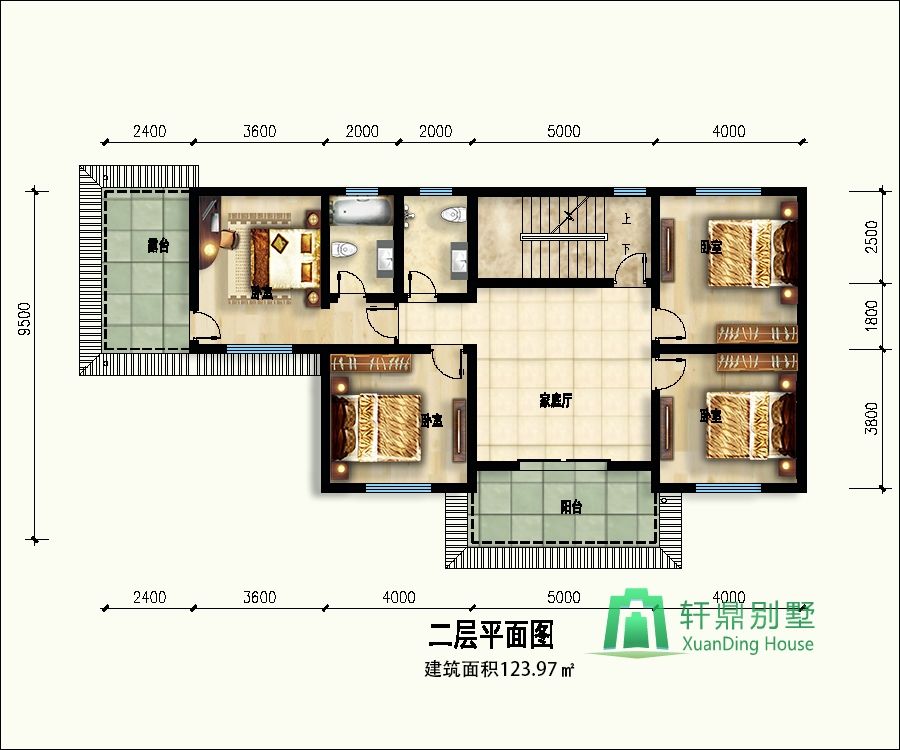

二層平面圖：

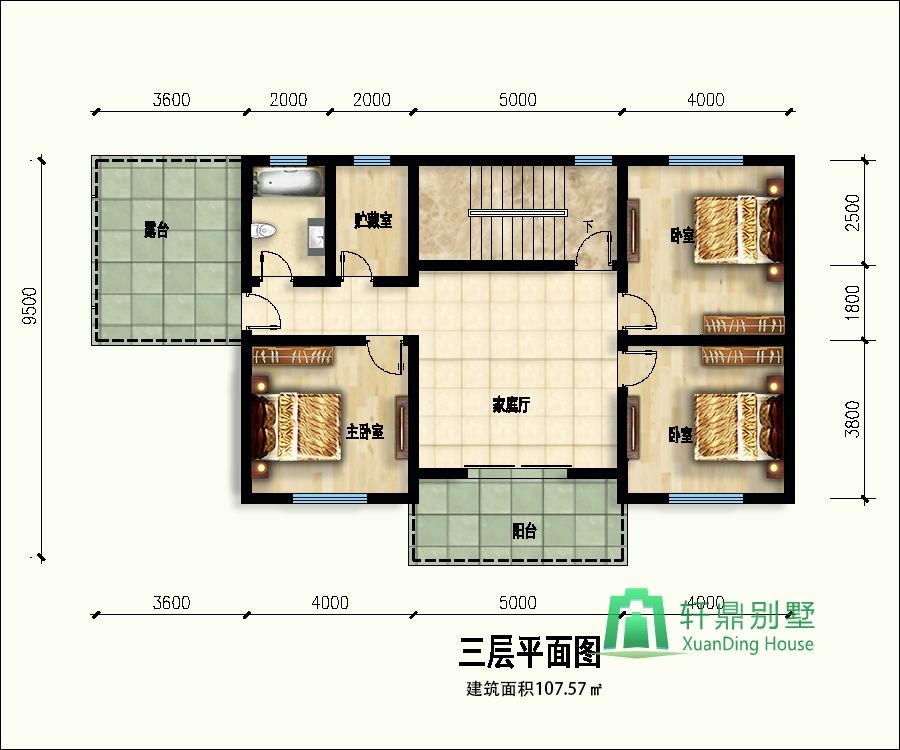

三層平面圖：

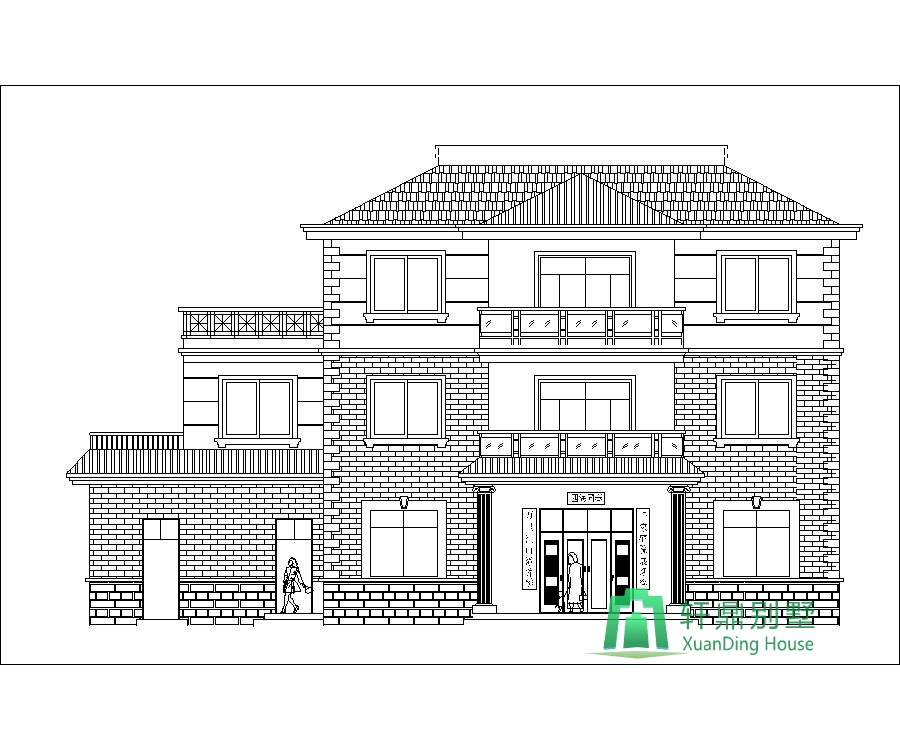

正立面圖：

背立面圖：

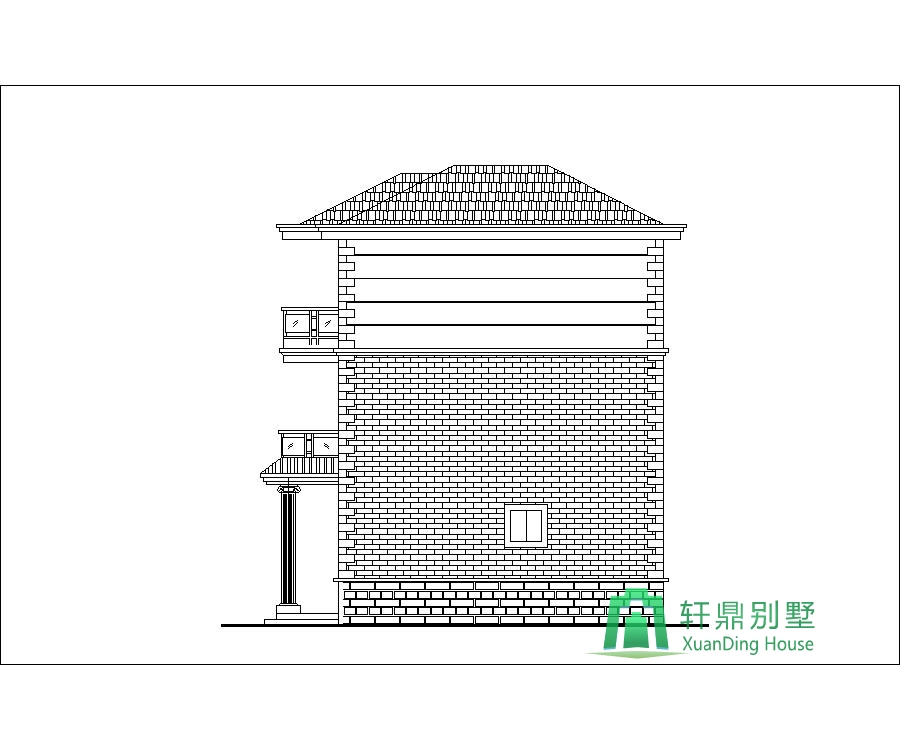

左立面圖：

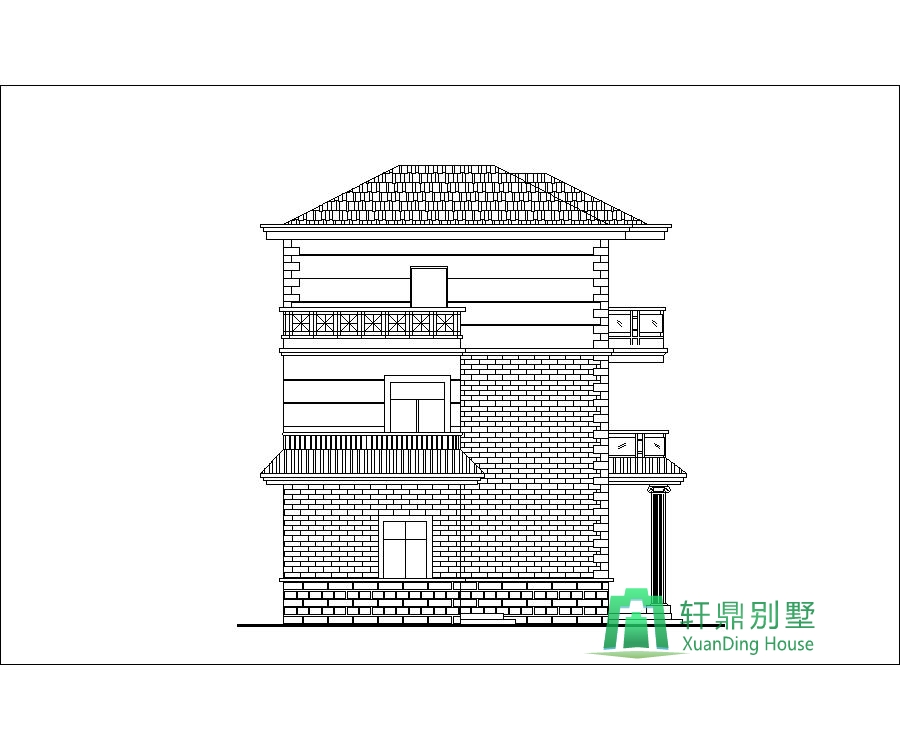

右立面圖：
